В современном быту нас окружает много электроники. Поэтому регулярный мониторинг параметров сети является гарантией безопасности и длительной работы техники. Как это можно сделать?
Почему возникают проблемы
Основным инструментом для диагностики электрических цепей является мультиметр - компактное и многофункциональное устройство, сочетающее в себе возможности нескольких измерительных приборов.
Тем, кто будет использовать этот девайс, важно знать алгоритм измерения напряжения в бытовой розетке, а также ключевые характеристики, которые можно определить с помощью этого прибора.
Если напряжение в розетке меньше 210 или больше 235 В, значит, где-то в электрической сети есть проблемы. Проблемы могут возникнуть из-за неисправности внутридомовой или внутриквартирной электропроводки или неполадок в общей сети. В обоих случаях следует немедленно вызвать электрика, ведь без специальных знаний определить проблему не получится.
Когда розетка может стать причиной пожара
Напряжение присутствует в розетке постоянно, а электрический ток возникает только при включении в нее электроприбора: лампочки, утюга, холодильника. Сила тока, протекающая через розетку, зависит от мощности подключенного к ней прибора - чем он мощнее, тем больше потребляет тока.
Чтобы розетка не вышла из строя, в нее можно включать только тот прибор, который потребляет меньше тока, чем она может пропустить. Иначе ее контакты перегреются, что может привести к пожару. К примеру, к розетке на 10 А нельзя подключать духовку на 14 А, но можно подключить кофеварку на 7 А. Предельная сила тока указана на корпусе розетки. Обычно бытовые розетки рассчитаны на ток от 10 до 16 А.
Если к розетке подключено несколько электроприборов, то они могут потреблять тока не больше, чем способна пропустить розетка. Например, одновременно с аэрогрилем (6 А) к розетке на 10 А можно подключить светильник (0,2 А), но нельзя - пароочиститель (7 А) или электрочайник (8 А).
При использовании удлинителей надо ориентироваться на тот прибор, пропускная способность которого меньше. Например, если розетка рассчитана на 10 А, а удлинитель - на 16 А, то подключаемая техника может потреблять вместе не более 10 А.
Как работает мультиметр
Для анализа параметров постоянного и переменного тока используется универсальный цифровой мультиметр, который еще называют тестером. Это эргономичное устройство, легко помещаемое в ладони и оснащенное жидкокристаллическим монитором, на котором отображаются точные результаты замеров.
Этот прибор незаменим для:
- контроля напряжения в электросети;
- проверки соответствия фактических параметров техники заявленным характеристикам;
- "прозванивание" проводов на цельность;
- диагностики отдельных компонентов схем.
Современный тестер позволяет измерять не только напряжение, но и силу тока, электрическое сопротивление и емкость конденсаторов. С его помощью можно оценить состояние автомобильного аккумулятора или найти место утечки энергии в автомобиле.
На лицевой панели расположен круговой переключатель режимов. В специальные гнезда подключаются щупы: обычно красный (положительный) и черный (отрицательный). Профессиональные модели могут комплектоваться термопарами для измерения температуры, модулями для определения частоты сигнала или скважности, что помогает выявить скрытые неисправности.
Для безопасной работы в конструкции предусмотрен специальный шунт. Он обеспечивает стабильное функционирование прибора независимо от сопротивления, позволяя снимать данные под нагрузкой или в покое, когда сопротивление обычно стремится к нулю.
Пошаговая инструкция
Существует два основных типа приборов:
- аналоговые, имеющие механическую стрелку и градуированную шкалу, они более сложны в работе, поскольку требуют умения правильно вычислять цену деления и не фиксируют результат автоматически;
- цифровые, ныне наиболее популярные, они самостоятельно прорабатывают сигнал и выводят готовые цифры на экран.

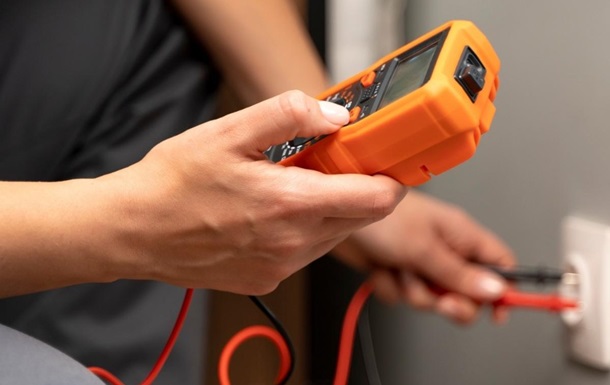

Чтобы безопасно измерить напряжение в вольтах, сначала следует установить диапазон. Для этого нужно вернуть переключатель в сектор переменного тока (обозначается как ACV или V). Для домашней сети выбирайте предел 750V или 600V в зависимости от модели. Если ваш прибор имеет функцию автовыбора диапазона, просто установите его на отметку V.
Дальше - подключение проводов: черный штекер следует вставить в разъем COM (общий), а красный - в гнездо с пометкой V. Обычно на приборе от 2 до 4 гнезд; дополнительные отверстия используются для измерения больших токов - 10-20А.
Начиная замер, осторожно вставьте кончики щупов в розетку. Порядок лево/право для переменного напряжения не имеет значения.
На дисплее отображаются цифры. Небольшие колебания (например, от 210 до 235 вольт) являются нормой для украинских электросетей.
Важно при работе с высоким напряжением держаться только за изолированные рукоятки щупов и никогда не прикасаться к металлическим частям контактов под напряжением.
Часто задаваемые вопросы
Зачем необходим контроль параметров сети?
Контроль параметров сети нужен для обнаружения поломок, оценки остатка заряда батареек или проверки наличия питания в доме после ремонта. Мультиметр или тестер, как его называют мастера, решает почти все задачи диагностики электросети.
Можно ли защитить квартиру от скачков напряжения?
Для защиты электрических приборов от слишком высокого или слишком низкого напряжения можно установить в распределительном щитке реле. Если напряжение выйдет за допустимые пределы, оно отключит нагрузку и подключит ее снова, когда параметры питания вернутся к допустимому значению.
Какие ошибки часто совершают при пользовании прибором?
Следование инструкциям при работе с мультиметром не только гарантирует точность данных, но и бережет вашу жизнь. Чтобы не повторять часто совершаемые ошибки, не забывайте о том, что:
- если вы не знаете примерного уровня напряжения в сети, всегда выставляйте максимальный порог на переключателе;
- категорически запрещено пытаться измерить "силу тока" (режим Амперметра), вставляя щупы непосредственно в розетку. Это гарантированно приведет к короткому замыканию, выходу устройства из строя или даже - пожару, ведь сила тока измеряется последовательно, с нагрузкой;
- перед тестированием емкости конденсаторов их необходимо разрядить.
Оксана Тарасенко
